三通閥

概述

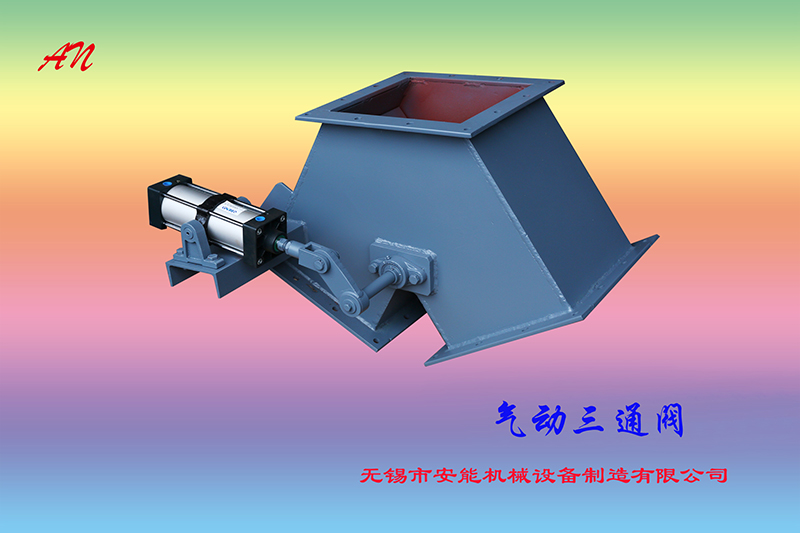

QSF系列氣動三通閥是一種用于粉狀、小顆粒狀干態物料輸送系統中,作為物料輸送垂直分路裝置,由 單路變雙路從而實現物料流向按需要改變,可安裝于料倉出料口處、料管間,也可與卸灰閥等配套使用, 廣泛應用于冶金、電力、化工、建材、煤炭、糧食、醫藥等行業。
結構特點及工作原理
QSF系列氣動三通閥由殼體、軸承、翻板機構、氣缸執行機構裝置等組成。物料由上部進料進入殼體, 由翻板機構控制分料,從出料口排出。
QSF系列氣動三通閥結構緊湊、結合面密封性好、無泄漏、運行阻力小,操作輕便,且具有帶負載啟動 能力以及過載保護功能。
也可根據設計要求把氣缸執行結構改為電液動執行結構。
主要技術參數
型號 項目 QSF150 QSF200 QSF250 QSF300 QSF350 QSF400 QSF500
適用物料 粉狀、 小顆粒狀干態物料
適用溫度(°c) 150
氣缸缸徑(皿1) 40 40 50 80 80 80 80
氣缸行程 100 100 100 150 150 150 200
氣源壓力(MPa) 0. 4-0. 7

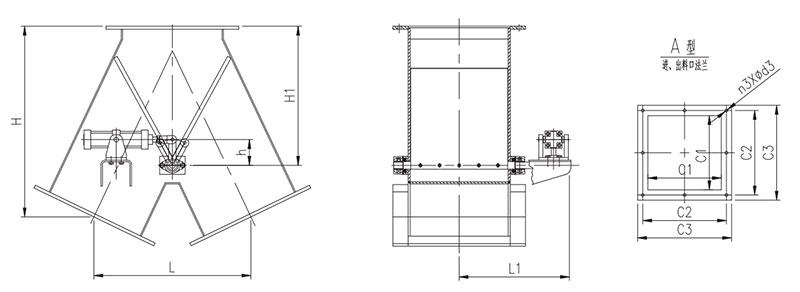

外形示意圖
外形尺寸及連接尺寸
項目 型號 QSF150 QSF200 QSF250 QSF300 QSF350 QSF400 QSF500
H 400 450 500 600 650 700 850
結構 尺寸 H1 260 310 335 360 370 390 420
h 80 100 100 100 100 100 100
L 346 404 454 504 550 615 675
L1 195 225 350 450 480 510 625
Cl 150 200 250 300 350 400 500
進出 料口 C2 200 250 300 350 400 450 550
C3 250 300 350 400 450 500 600
n3 8 8 12 12 12 16 20
d3 14 14 14 14 14 14 18
注:A型進出料口為方形,B型進出料口為圓形
